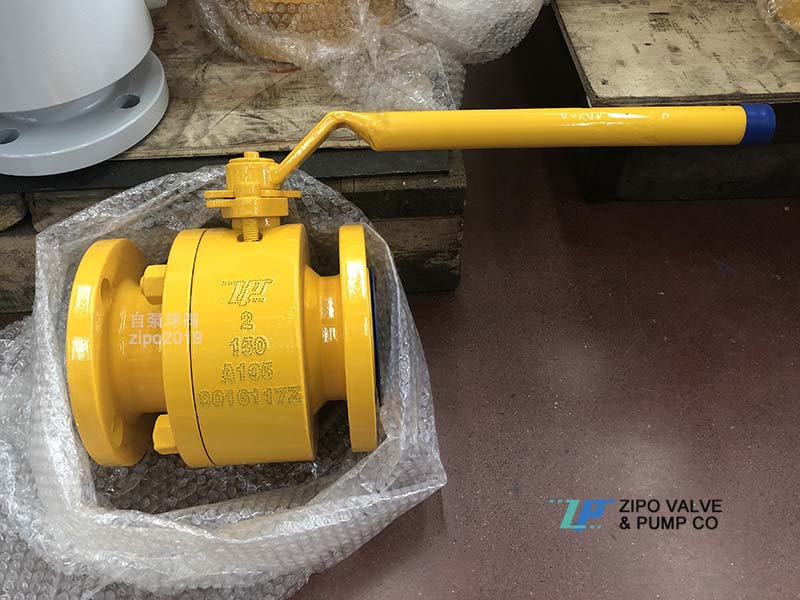

四川自貢閥門球閥Q41F氟塑料密封鍛鋼分體式法蘭浮動球閥
在線服務：WEIXIN：180（8165）9672 或zipo2019; Q: 219(141)7589
咨詢或購買前，請用戶告知準確的口徑、壓力、連接方式、操作方式、主體材質等參數。上述價格為參考價格，不同型號的價格有所不同，同時，該產品為定制產品，有一個生產周期，交貨期也有所不同。因此具體型號的價格和貨期，請來電咨詢。
閥體結構：兩片式或三片式，分體式，螺栓連接，鍛鋼閥體結構
閥座結構：閥座下游密封
球體：實心浮動球，流道：全通徑/縮徑（可選）閥桿防飛，可加長（可選）
密封：軟密封/金屬密封/復合密封（初級金屬密封+次級軟密封），防火防靜電，可選附件：鎖定裝置
常用材料：
閥體：碳鋼A105/LF2不銹鋼304/316//304L/316L/F51/2205/合金鋼鍛件
球體：碳鋼/不銹鋼/合金鋼鍛件鍍鎳/鍍鉻/噴焊硬質合金；
閥座支撐圈：碳鋼/不銹鋼/合金鋼鍛件鍍鎳/鍍鉻/噴焊硬質合金；
閥座：PTFE, RPTFE, VITON, NYLON, DEVLON, MOLON, PEEK/密封面噴焊, 碳化鎢、司太立；
閥桿：不銹鋼/合金鋼/INCONEL等
產品優勢：閥體采用鍛件，預防了鑄件缺陷，分體螺栓連接，易于維護。
鍛鋼浮動球閥的安裝步驟
1）取掉法蘭端兩邊的保護蓋，在閥門全部打開的狀態下進行沖洗清潔。
2）準備與管道連接前，須沖洗和清理干凈管道中殘存的雜質（這些物質可能會損壞閥座和球）。
3）在安裝期間，請不要用閥的執行機構部分作為起重的吊裝點，以避免損壞執行機構及附件。
4）本類閥應安裝在管道的水平方向或垂直方向。
5）安裝點附近的管道不可有低垂或者承受外力的現象，可以用管道支架或者支撐物來減少管線的偏離。
6）與管道連接后，請用規定的扭矩交叉鎖緊法蘭連接螺栓。
鍛鋼浮動球閥操作和使用
1）操作前須確認管路和閥已被沖洗過。
2）閥的操作按執行機構信息帶動閥桿旋轉完成：正向旋轉1／4圈（90度）時，閥關斷。反向旋轉1／4圈（90度）時，閥開啟。
3）當執行機構方向指示箭頭與管線平行時，閥門為開啟狀態；指示箭頭與管線垂直時，閥門為關閉狀態。
鍛鋼浮動球閥注意事項：球閥在關閉狀態下，閥體內部依舊存在受壓流體；
維修前，解除管線壓力并使閥門處于打開位置 ；維修前，斷開電源或氣源；維修前，將執行機構與支架脫離 。
常用型號：Q41F，Q41H，Q41Y, Q61F, Q61H, Q61Y，Q11F，Q11H, Q11Y,
Q941F，Q941H，Q941Y, Q961F, Q961H, Q961Y，Q911F，Q911H, Q911Y,
Q641F，Q641H，Q641Y, Q661F, Q661H, Q661Y，Q611F，Q611H, Q611Y,
口徑范圍：NPS1/2”(DN15)~ NPS8”(DN200) 壓力范圍：CLASS 150LB(PN16)~CLASS 2500LB(PN420)
操作方式：手柄、蝸輪、電動頭、氣動頭、液動頭、氣液聯動頭、電液聯動頭。
供貨單位：自貢自泵球閥水泵有限公司ZIPO VALVE & PUMP CO., LTD
 |
